軸數：

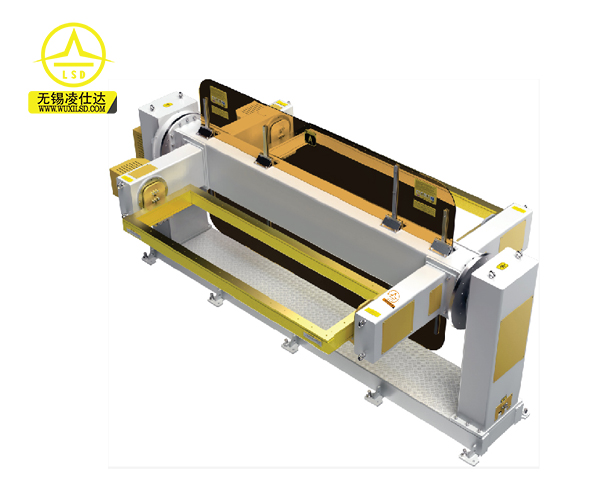

三軸垂直雙工位快換式

大翻轉軸

大翻轉軸額定功率及扭矩：

3.0KW/14.5n.m

4.3KW/22n.m

4.3KW/22n,m

大翻轉減速機型號：

110E/B1+回轉支撐5

160E/81+回轉支排5

160E/171+回轉文撐5

大翻轉總減速比：

279.818:1

279.818:1

590.727:1

大翻轉額定轉速：

43°/sec

43°/sec

20.3°/sec

大翻轉 轉速：

64°/sec

64°/sec

30.5°/sec

大翻轉 轉矩：

3200N.M

4900N.M

9800N.M

大翻轉180°用時：

4-4.5sec

4-4.5sec

8.5-9sec

大翻轉重復定位精度：

±0.04mm(R500處測量)

大翻轉電機安裝法蘭：

130/22&180/35

130法蘭/軸22mm&180法蘭/軸35mm

小翻轉軸

小翻轉額定功率及扭矩：

2KW/9.5n.m

3KW/14.5n,m

4.3KW/22n.m

4.3KW/22n,m

小翻轉減速機型號：

40B(12500長BOB以上)

1108(12600長1608以上)

1608(2600長剛3208)

320E

小翻轉總減速比：

153:1

175.28:1

171:1

185:1

小翻轉額定轉速：

78°/sec

68°/sec

70°/sec

65°/sec

小翻轉 轉速：

117/sec

102°/sec

105°/sec

97°/sec

小翻轉 轉矩：

1150N.M

2000N.M

3000N.M

3400N.M

小翻轉180°用時：

2.5sec

3sec

3sec

4.0sec

小翻轉重復定位精度：

±0.02mm(R500處測量) ±360°偏心距≤150mm

小翻轉電機安裝法蘭：

130法蘭/軸22mm

180獨蘭/物22180/36

180法蘭/軸35mm

其他

導電形式：

標配70mm2耐柔耐高溫錫鍍線直連(350A時)/選配500A為140mm2

中空出線：

中空可出線(高精度直驅)

標準顏色：

(磷化/打沙/噴里)標配：主體白RAL9003/飯金黃RAL1018

備注：根據框架長寬增加減速機/電機型號做對應升級，電機以接近扭矩作為選型，立柱320E時用100C立柱/以下用40E立柱。特殊電機接口可做轉接。500A焊機時請告知增加導線。(飯金顏色免費定制，其余件定制色價格貨期另議)。標準尺寸外的可定制。標配一線優質RY減速機(指定品牌價格另議)。
